Reventon HC 70
Produktinformationen " Reventon HC 70 "

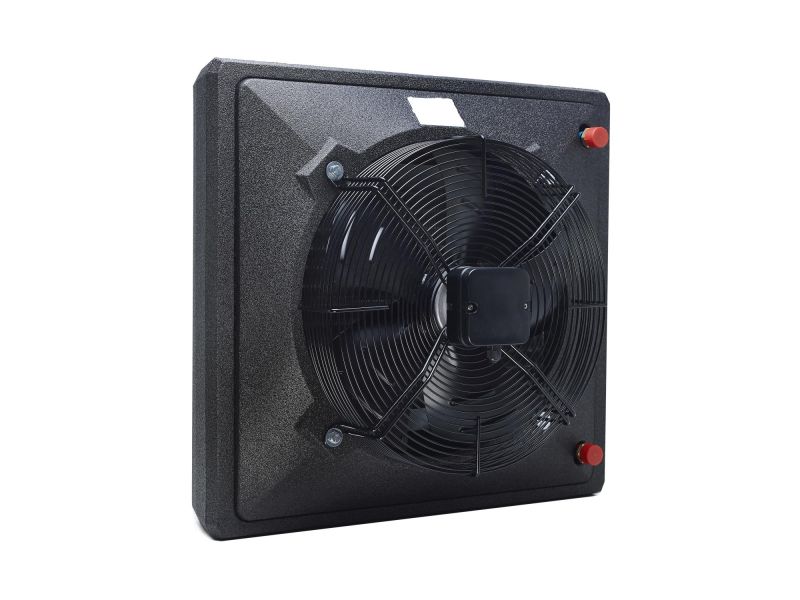

Produktbeschreibung: Wasser-Lufterhitzer Serie HC-3S 230V
Anwendung:
Der Wasser-Lufterhitzer HC-3S sorgt mit Erfolg für den Wärmekomfort in:
- Produktionshallen,
- Lagerräume,
- Kaufhallen,
- Auto-Werkstätten,
- Garagen,
- Treibhäuser.
Parameter
Leistungsbereich: 1,55 –91,5 kW
Gewicht: 13 –24 kg
Gehäuse: EPP
Zusätzliche Informationen:
Das Gehäuse besteht aus umweltfreundlichem Material, das zu 100 % recycelbar ist.
Der Lufterhitzer ist je nach Modell mit einem 1-, 2-oder 3-reihigen Wärmetauscher ausgestattet.
Der Lüfter des Geräts mit der Schutzart IP 54 erfüllt die Anforderungen der europäischen Richtlinie 2009/125/EG (ErP 2015).
24-monatige Herstellergarantie.
Steuerung
Unsere
Geräte bilden zusammen mit dem Zubehör für die HC-Serie ein komplettes
System zur Steuerung des Geräts. Solche Lösung sorgt nicht nur
Vorteile
leiser und zuverlässiger Betrieb,
umweltfreundliches, robustes EPP Gehäuse,
3-stufiger Ventilator-Motor
einfache Montage,
modernes Design,
spezielle leittechnische Ausrüstung
Technische daten
| HC15-3S | HC20-3S | HC30-3S | HC35-3S | HC45-3S | HC50-3S | HC70-3S | HC80-3S | |
|---|---|---|---|---|---|---|---|---|
| Produktcode | WHHC15-3S-2402 | WHHc20-3S-1759 | WHHC30-3S-1760 | WHHC35-3S-1761 | WHHC45-3S-1762 | WHHC50-3S-2006 | WHHC70-3S-1764 | WHHC80-3S-1956 |
| Nominale Heizleistung[kW*] 3 Stufen/2 Stufen/1 Stufe |
17,2 / 13,4 / 12,1 | 21,4 / 17,3 / 13,3 | 26,4 / 20,3 / 15,5 | 30,3 / 22,9 / 17,3 | 42,0 / 28,9 / 21,1 | 49,8 / 45,2 / 34,6 | 60,6 / 40,1 / 32,7 | 69,2 / 61,5 / 46,5 |
| Heizleistungsbereich [kW**] | 1,79 - 23,3 | 1,55 - 28,4 | 1,8 - 34,9 | 2,14 - 40,1 | 3,21 - 55,6 | 5,00 - 65,8 | 5,0 - 80,1 | 6,96 - 91,5 |
| Maximale Luftstrommenge [m3/h] 3 Stufen/2 Stufen/1 Stufe |
1500 / 1000 / 850 | 3200 / 2150 / 1350 | 3100 / 1950 / 1250 | 2700 / 1700 / 1100 | 2500 / 1450 / 950 | 5000 / 4200 / 2600 | 3400 / 1900 / 1450 | 4200 / 3500 / 2300 |
| Maximaler isothermischer Strombereich [m] | 10 | 19 | 18 | 15 | 14 | 24 | 18 | 21 |
| Anzahl der Reihen [Stk.] | 2 | 1 | 1 | 2 | 2 | 2 | 3 | 3 |
| Wasserkapazität [dm3] | 0,45 | 0,65 | 0,8 | 1,35 | 1,7 | 1,95 | 2,85 | 2,85 |
| Maximale Temperatur des Heizfluids [°C] | 120 | 120 | 120 | 120 | 120 | 120 | 120 | 120 |
| Maximaler Druck des Heizfluids [MPa] | 1,6 | 1,6 | 1,6 | 1,6 | 1,6 | 1,6 | 1,6 | 1,6 |
| Durchmesser der Anschlüsse [cal] | 3/4 | 3/4 | 3/4 | 3/4 | 3/4 | 3/4 | 3/4 | 3/4 |
| Spannung/Frequenz [V/Hz] | 230/50 | 230/50 | 230/50 | 230/50 | 230/50 | 230/50 | 230/50 | 230/50 |
| Nominale Motorstromstärke [A] 3 Stufen/2 Stufen/1 Stufe |
0,36/ 0,22/ 0,21 | 0,84/ 0,65/ 0,54 | 0,84/ 0,65/ 0,54 | 0,84/ 0,65/ 0,54 | 0,84/ 0,65/ 0,54 | 2,2/ 1,7/ 1,5 | 1,08/ 0,86/ 0,7 | 2,2/ 1,7/ 1,5 |
| Nominale Motordrehzahl [U/min] 3 Stufen/2 Stufen/1 Stufe |
1400/ 1200/ 1000 | 1400/ 1050/ 750 | 1400/ 1050/ 750 | 1400/ 1050/ 750 | 1400/ 1050/ 750 | 1350/ 1200/ 750 | 1360/ 1050/ 750 | 1350/ 1200/ 750 |
| Nominale Motorleistung [W] 3 Stufen/2 Stufen/1 Stufe |
80/ 48/ 45 | 190/ 150/ 120 | 190/ 150/ 120 | 190/ 150/ 120 | 190/ 150/ 120 | 480/ 350/ 280 | 240/ 190/ 160 | 480/ 350/ 280 |
| Schutzart des Motors | 54 | 54 | 54 | 54 | 54 | 54 | 54 | 54 |
| Nettogewicht [kg] | 10 | 11,5 | 12 | 12,5 | 14 | 20,5 | 19,5 | 22,5 |
| Lärmpegel [dB***] 3 Stufen/2 Stufen/1 Stufe |
53/ 47/ 45 | 55/ 49/ 47 | 55/ 49/ 47 | 54/ 48/ 46 | 54/ 48/ 46 | 62/ 57/ 51 | 58/ 53/ 49 | 61/ 56/ 51 |
| * - für die Parameter 90/70°C und die Einlasslufttemperatur 0°C ** - die max. Kapazität für 120/90°C, 0°C Einlasslufttemperatur, 3. Stufe // die min. Kapazität 40/30°C, 20°C Einlasslufttemperatur, 1. Stufe *** - die Messung erfolgt in 5m Entfernung vom Gerät |
